分类:家电专用电容
电磁炉谐振电容器
金属化聚丙烯薄膜卷绕而成,无感结构,阻燃金属、塑料外壳封装。
● 频率特性好 ● 耐高温高压
● 绝缘电阻高 ●损耗小
●自愈性好
  • 案例详情
  • 更多内容

应用场合/ Applications

● 主要用于电磁炉高频谐振电路。

● Used for induction cooker resonance circuit.


应用场合/ Applications

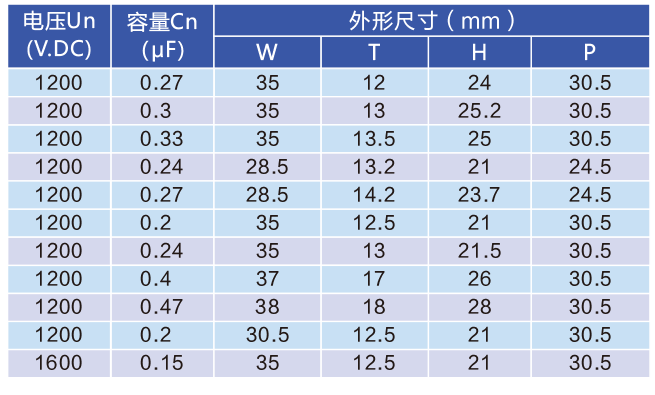

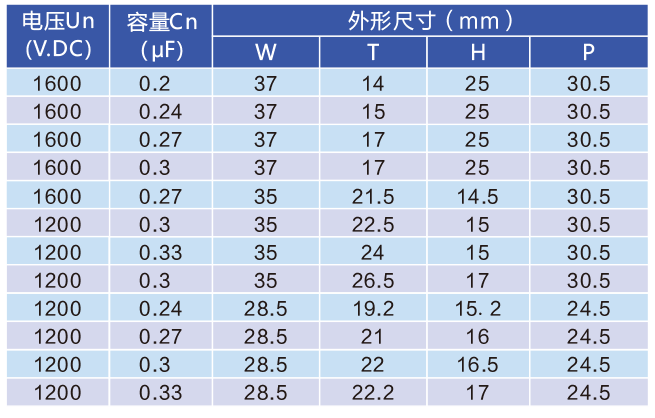

外形图及参考尺寸/Outline drawing

性能指标/ Technical data

气候类别/Climate Category40/105/21
适用温度范围/Temp. Range-40℃~+105℃
容量范围/Capacitance Range0.15μF~0.47μF
额定电压/Rated Voltage1200V.DC 1600V.DC
容量偏差/Capacitance Tolerance±5% (J)
损耗角正切/Dissipation Factortgδ≤0.0007 (at 10kHz)
绝缘电阻/Insulation ResistanceCx RS≥5000S
脉冲能力/Withstand Current Abilitydv/dt >500V/us
阻燃性/FlammabilityUL94V-0级
耐电压/Withstand Voltage1.5Un/10S
引用标准/Reference to Standard符合GB/T 3984.1-2004, GB/T 14472 IEC60384-14, MLC企业标准
